2D Laser scanner
Z+F PROFILER® serie 9012

Lo scanner laser 2D Z+F PROFILER® 9012, il cui sistema di misurazione corrisponde alla classe laser 1, può essere utilizzato senza restrizioni anche in ambienti urbani e ha un campo visivo verticale di 360°.

Con la sua velocità di scansione di oltre 1 milione di punti al secondo ad una velocità massima di 200 profili/sec. è il sistema di misurazione laser 2D di profili della sia categoria.

Le sue caratteristiche permettono di ottenere brevi distanze tra i profili anche se il veicolo che lo trasporta sta procedendo ad alte velocità e può registrare ed elaborare anche oggetti di piccole dimensioni grazie all’alta densità di punti.

L’elaborazione dei segnali da dispositivi esterni è possibile grazie alla sincronizzazione pixel per pixel assistita dall’hardware. Come risultato, la posizione e l’orientamento dei dati di scansione possono essere determinati.

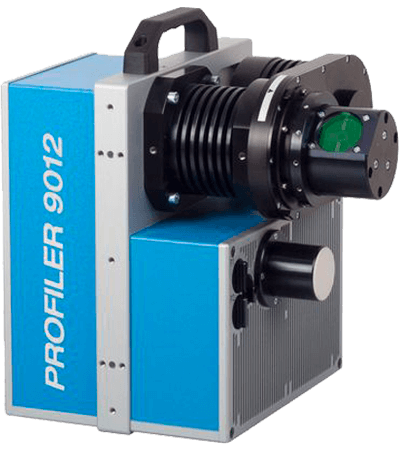

z+f-profiler-9012-2d-laserscanner

I vantaggi di scegliere Z+F PROFILER® serie 9012

Caratteristiche

Adatto alle alte velocità

Lo Z + F PROFILER® 9012 ha una velocità di rotazione di 200 rps (profili /sec) e misura oltre 1 milione di punti / sec.

Flessibile

Con una portata massima di 119 m lo scanner è adatto a quasi tutte le applicazioni di mappatura mobile.

Per tutte le condizioni meteorologiche e di vento

Lo Z + F PROFILER® 9012 è a prova di polvere e spruzzi con classe di protezione IP 54 e può essere utilizzato a temperature comprese tra -10 e +45 ° C. Inoltre la classe laser 1 ne consente l’uso in ambienti urbani.

2D Laser scanner Z+F PROFILER® serie 9012

Richiedi
informazioni

2D Laser scanner Z+F PROFILER® serie 9012

Scheda Tecnica

  • Sistema laser
  • Interfacce
  • Classe laser: 1 (secondo EN60825-1 / ANSI Z136.1)
  • Diametro del fascio: circa 1,9 mm (a 0,1 m di distanza)
  • Divergenza del fascio: < 0,5 mrad
  • Distanza di ambiguità: 119 m
  • Distanza minima: 0.3 m
  • Intervallo di risoluzione: 0,1 mm
  • Velocità di acquisizione dati: Max. 1,016 milioni di pixel/sec.
  • Range di rumore: 0,5 mm
  • Lidar core: completamente incapsulato, specchio rotante
  • Campo visivo verticale: 360° senza ostacoli
  • Risoluzione angolare 0.0088°
  • Precisione angolare: 0,02° rms ² (122 μrad)
  • Velocità di rotazione: 50 Hz fino a 200 Hz (max. 12.000 rpm)
  • Memorizzazione dei dati: 128 GB SATA, 2 x esterno 32 GB USB flash drive
  • Interfaccia dati: 1 GB Ethernet, 2 x USB-2.0 (per chiavette di memoria rimovibili)
  • Tempo di registrazione dei dati: 2h - 4h per ogni memoria da 32 GB, 4h - 8h in totale per la memoria interna da 128 GB
  • Pannello di controllo: box di controllo remoto per accensione/spegnimento, arresto di emergenza e display per messaggi di stato

    Interfaccia di sincronizzazione:

  • Ingresso encoder esterno per odometro
  • Ingresso GPS (impulso PPS + messaggio UTC su RS232)
  • Uscita Linesync (impulso TTL per profilo)
  • Rotor sync in / out (il movimento angolare di due dispositivi paralleli può essere sincronizzato)
z+f-profiler-9012a-2d-laserscanner

2D Laser scanner serie Z+F PROFILER® 9012:

Z+F PROFILER® 9012A

Grazie al suo range di rumore ottimizzato entro 1 – 5 m, lo scanner laser Z+F PROFILER® 9012A è lo scanner 2D ottimale per rilevazioni a distanza ravvicinata.

Lo Z+F PROFILER® è disponibile anche come modello Z+F PROFILER® 9012 M/A, che unisce la modalità marcatore e il rilievo di alta precisione a distanza ravvicinata.

Sistema laser
Range di rumore: 0,3 mm

2D Laser scanner serie Z+F PROFILER® 9012:

Z+F PROFILER® 9012M

Visualizza fino a 5 segmenti di scansione grazie alla modalità marcatore dello scanner 2d Z+F PROFILER® 9012M.

Lo Z+F PROFILER® è disponibile anche come modello Z+F PROFILER® 9012 M/A, che unisce la modalità marcatore e il rilievo di alta precisione a distanza ravvicinata.

Sistema laser
Range di rumore: 0,3 mm

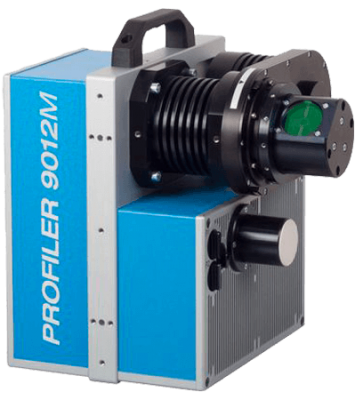

z+f-profiler-9012m-2d-laserscanner

Mobile mapping software Z+F PROFILER® serie 9012

Z+F SynCaT®

Sincronizzazione, calibrazione e trasformazione sono le principali operazioni eseguite dal software Z+F SynCaT®.

Calibrazione: eseguirà l’elaborazione dei parametri di calibrazione dovuti a diverse integrazioni del sistema (traslazione, compensazione rotatoria tra i sistemi di coordinate dell’unità di navigazione (traiettoria) e lo scanner laser Z+F PROFILER®).

Synchronization: il Z+F SynCaT® permette la sincronizzazione dei dati dello scanner laser Z+F PROFILER® con i dati della traiettoria e generare file di punti di nuvola 3D.

Trasformazione: rende possibile la trasformazione dei dati delle nuvole di punti 3D da diversi sistemi di coordinate locali e l’applicazione di diversi modelli di correzione dell’altezza locali/globali (file di correzione del geoide).

Correzione: stima dell’offset individuale in riferimento a punti di controllo a terra predefiniti (GCP).

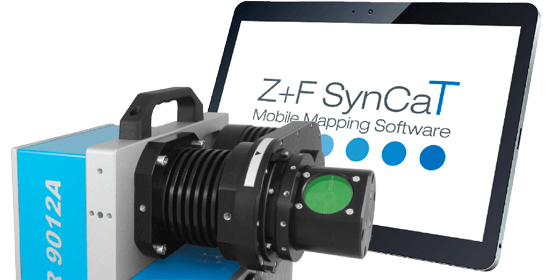

z-f-software-SynCat
