3D Laser scanner

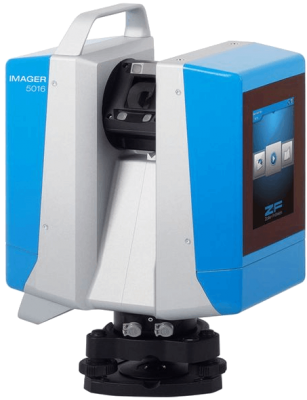

Z+F IMAGER® serie 5016

Lo scanner laser terrestre 3D Z+F IMAGER® 5016 unisce un design compatto e leggero con una moderna tecnologia per la scansione laser 3D. In questo modo puoi raggiungere livelli di performance mai visti prima. Tutti i componenti dello scanner laser terrestre 3D sono stati progettati per garantire migliori risultati di scansione e un’alta efficienza nel flusso di lavoro. Z+F IMAGER® 5016 è dotato di una  fotocamera HDR integrata, illuminazione interna e sistema di posizionamento.
z+f-imager-5016-3d-laserscanner

I vantaggi di scegliere la serie Z+F IMAGER® 5016

Caratteristiche

Acquisizione rapida dell'immagine

L’acquisizione dell’immagine (80MPixel) è facile e veloce, infatti richiede solo 2 minuti con lo scanner laser terrestre 3D della serie Z+F IMAGER® 5016.

Spot led integrati

La nuova telecamera HDR della serie Z+F IMAGER® 5016 è dotata di spot LED che garantiscono un alto grado di flessibilità. Anche in ambienti scuri è possibile catturare immagini senza nessuna fonte di luce esterna.

Memoria interna e trasferimento dati

Lo scanner ha una capacità di memoria interna di 128 GB e i dati archiviati possono essere trasferiti velocemente tramite il WiFi, la connessione Ethernet o lo slot per schede SD. Il WiFi funziona secondo lo standard 802.11a / n / g con gamma di frequenza 2.4GHz / 5 GHz.

3D Laser scanner serie Z+F IMAGER® 5016

Richiedi
informazioni

3D Laser scanner serie Z+F IMAGER® 5016

Scheda Tecnica

  • Sistema laser
  • Blue workflow®
  • Camera HDR
  • Classe laser: 1
  • Diametro del fascio / divergenza: ~ 3,5 mm @ 1m / ~ 0,3 mrad (1/e2, mezzo angolo)
  • Campo di misura: 0,3 m ... 365 m (intervallo di ambiguità)
  • Intervallo di risoluzione: 0.1 mm
  • Velocità di acquisizione dati: Max. 1,1 milioni di pixel/sec.
  • Errore di linearità: ≤ 1 mm + 10 ppm/m
  • Range di rumore: 0,25 mm rms

    LIDAR core:

  • Sistema verticale: specchio rotante completamente incapsulato con telecamera HDR integrata e spot LED
  • Sistema orizzontale: il dispositivo ruota intorno al suo asse verticale
  • Campo visivo verticale: 320°
  • Campo visivo orizzontale: 360°
  • Risoluzione angolare, verticale: 0.00026° (0.93 arcsec)
  • Risoluzione angolare, orizzontale: 0.00018° (0.65 arcsec)
  • Precisione verticale: 0,004° (14,4 arcsec) rms
  • Precisione orizzontale: 0,004° (14,4 arcsec) rms
  • Velocità di rotazione: max. 55 rps (3.280 rpm)
  • Registrazione in tempo reale sul posto
  • Verifica dei dati e del target
  • Supporto multi-scanner
  • Tipo: HDR, automatico, fino a 11 esposizioni
  • Tempo di registrazione: circa 2 min, senza parallasse
  • Area di messa a fuoco: 1m - ∞
  • Risoluzione panoramica: circa 80 MPixel
  • Sistema di illuminazione: faretti LED integrati, 700 lm

3D Laser scanner serie Z+F IMAGER® 5016:

Z+F IMAGER® 5016
Advanced

z+f-imager-5016-3d-laserscanner

Con Z+F IMAGER® 5016A Advanced allarga gli orizzonti del 3D.

Scopri l’ampia gamma di opzioni e raddoppia la velocità di scansione fino a 2,187 milioni di pixel/secondo.

Grazie all’IMU dello Z+F IMAGER® 5016A l’inclinazione viene rilevata anche in caso di compensatore dinamico disattivato o di inclinazione fuori dall’intervallo definito.

Blue workflow®
IMU livellamento ottimizzato

Sistema laser
Tasso acquisizione di dati: Max. 2.187 million pixel/sec.
Gamma di rumore: 0.25 mm rms

3D Laser scanning software serie Z+F IMAGER® 5016

Z+F LaserControl®

Con il software di Z+F LaserControl® Office e Scout puoi lavorare in modo efficiente e completo.

L’ampia gamma di filtri, strumenti di misurazione e registrazione disponibili, sono la miglior soluzione per una elaborazione dei dati altamente differenziata per filtrare, registrare e colorare le nuvole di punti 3D.

I diversi formati di esportazione forniti da Z+F LaserControl® permettono di importare i dati in tutte le più diffuse applicazioni software 3D ed elaborarli ulteriormente.

Accessori 3D Laser scanner serie 5016

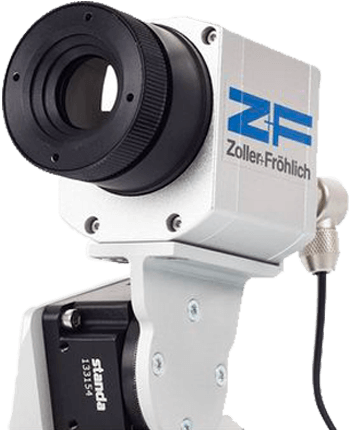

Z+F T-Cam

La telecamera a infrarossi Z+F T-Cam permette di filmare stanze e oggetti non solo tridimensionalmente ma anche termicamente.

Lo strumento genera panorami termici a 360° con una risoluzione di 382×288 pixel.

Le informazioni in infrarosso vengono mappate automaticamente sulla nuvola di punti.
La gamma spettrale dell’infrarosso va da 7,5 a 13 μm.

Z+F T-Cam si aprono molte nuove opportunità nel campo delle assicurazioni, del facility management, dell’industria e della medicina legale.

La Z+F T-Cam è facile da montare e si collega allo scanner via USB.
